Bu makale; fiziksel buhar biriktirme (PVD) yöntemiyle üretilen, özellikle krom ve ayna benzeri görsel efektleri hedefleyen sıvı kaplama uygulamalarındaki kullanımlarına odaklanan, alüminyum vakum metalize pigmentler (Al VMP) için pratik bir formülatör rehberi niteliğindedir.
This article serves as a practical formulator's guide to aluminum vacuum metallization pigments (Al VMPs) produced by physical vapor deposition (PVD), with emphasis on their use in liquid coating applications targeting chrome and mirror-like visual effects.
Metalik Efekt Nedir? / 1. Understanding Metallic Effect
Bir metalik pigment seçmeden veya bir formülasyon tasarlamadan önce, formülatör hedef görsel etkiyi net bir şekilde tanımlamalıdır.
Before selecting a pigment grade or designing a formulation, the formulator must clearly define the target visual effect, terms such as ‘chrome'.

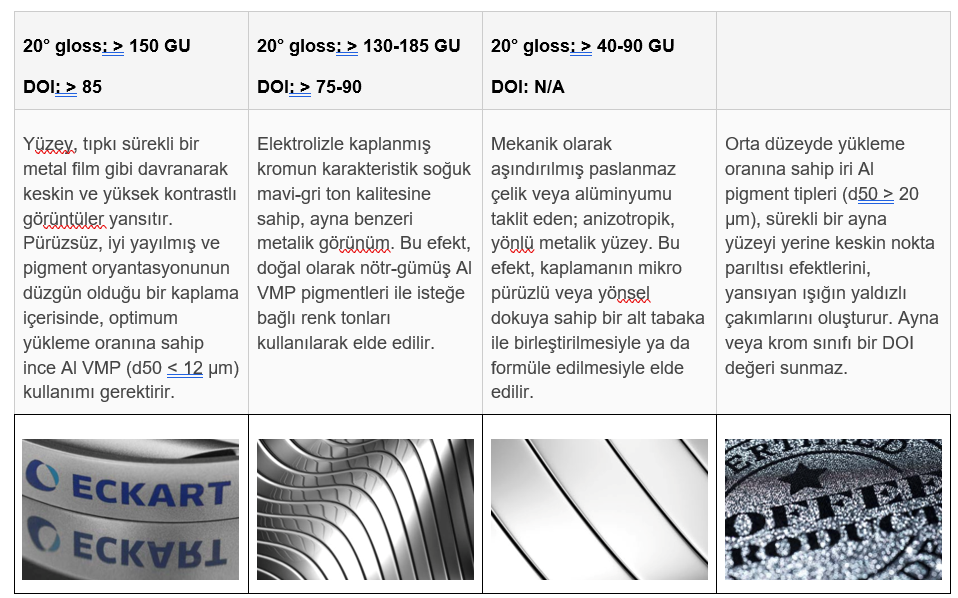

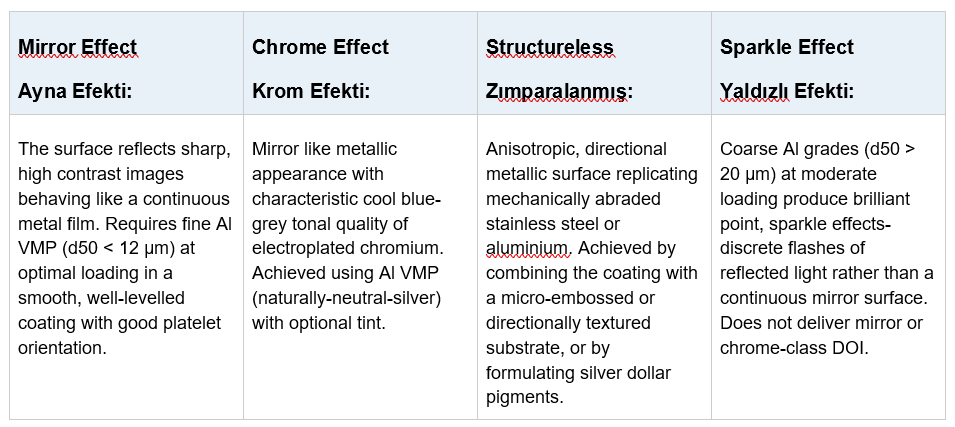

1. Metalik Efekt Sınıflarının Tanımı / 1. Metallic Effect Type Definitions
2. Al VMP pigmentler Nasıl Üretilir? / 2. How Al VMPs Are Made: Production Overview
Üretim sürecini anlamak, bir formülatörün Al VMP'lerin neden böyle davrandığını kavramasına yardımcı olur ve belirli uygulama kurallarının neden 'tartışmaya kapalı' olduğunun anlaşılmasına yardımcı olur.
Understanding the production process helps the formulator appreciate why Al VMPs behave as they do, and why certain handling rules are non-negotiable.
Al VMP'ler, yüksek vakum odası içerisinde, sürekli rulo-rulo (roll-to-roll) fiziksel buhar biriktirme (PVD) yöntemiyle üretilir. Genellikle çift eksenli gerdirilmiş polipropilen (BOPP) veya polyesterden (PET) oluşan bir polimer taşıyıcı ağ (web), önce solventte çözünebilir bir ayırıcı tabaka (23) ile kaplanır, ardından alüminyum buharlaştırma kaynaklarının üzerine konumlandırılmış su soğutmalı bir tambur üzerinden geçirilir. Rezistanslı potalar (boats) veya elektron demeti tabancaları, alüminyum metali buharlaştırır; bu buhar, hareket halindeki ağ üzerinde yoğunlaşarak 30-80 nm kalınlığında, atomik düzeyde pürüzsüz ve kesintisiz bir film oluşturur.
Al VMPs are produced by continuous roll-to-roll physical vapor deposition (PVD) inside a high-vacuum chamber (10⁻⁵–10⁻⁶ mbar). A polymer carrier web; typically biaxially oriented polypropylene (BOPP) or polyester (PET) is pre-coated with a solvent-soluble release layer, then transported over a water-cooled drum positioned above aluminium evaporation sources. Resistive boats or electron-beam guns vaporise aluminium metal, which condenses onto the moving web as a continuous, atomically smooth film of 30-80 nm thickness.

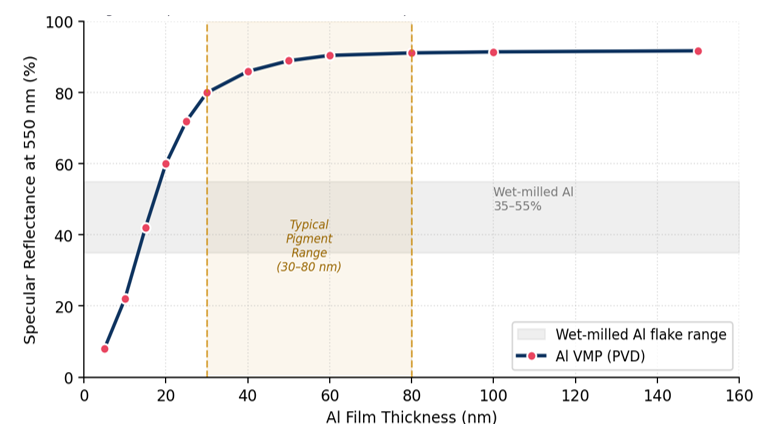

Şekil 2. Vakumla Biriktirilmiş Al Filmlerin Film Kalınlığına Bağlı Speküler Yansıtıcılığı
Figure 2. Specular Reflectance of Vacuum-Deposited Al Films as a Function of Film Thickness

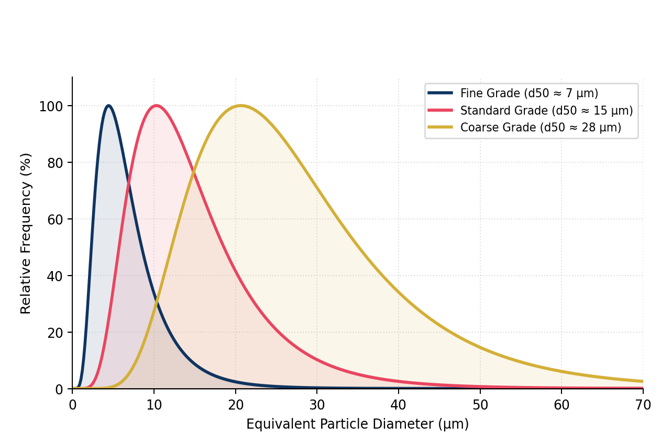

Şekil 3. Ticari Al VMP Sınıfları için Tipik Parçacık Boyutu Dağılımları
Figure 3. Typical Particle Size Distributions for Commercial Al VMP Grades

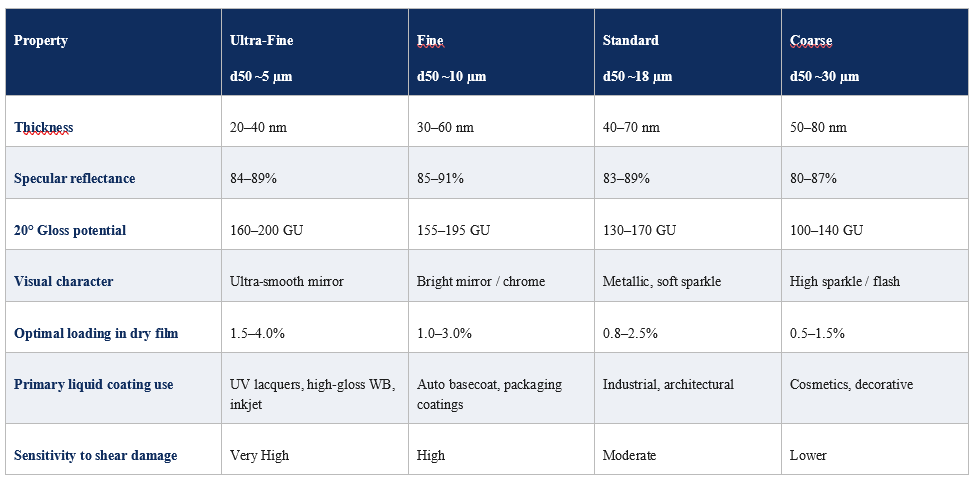

3. Al VMP Pigment Yapısı / 3. Al VMP Pigment Structure
Al VMP'ler, basitçe küçük alüminyum folyo parçaları değildir. Her pulcuk (platelet), metalik yansıtıcılığı olağanüstü geometrik hassasiyetle birleştiren, mühendislik tasarımlı bir optik elemandır. Bu yapıyı anlamak, formülatörün formülasyon ve işleme süreçlerinde pigmentlere doğru davranmasına yardımcı olur.
Al VMPs are not simply small pieces of aluminium foil. Each platelet is an engineered optical element combining metallic reflectance with extreme geometric precision. Understanding this structure helps the formulator treat them correctly in formulation and processing.
Pulcuk geometrisi optik düzlemde esasen iki boyutludur; ancak mekanik hasara son derece duyarlıdır. Doğal oksit tabakası (Al₂O₃, RMS < 2 nm) sınırlı kimyasal koruma sağlar; fakat yüksek en-boy oranı (tipik olarak > 100:1) ve ultra ince profil, pulcukları bükülme, kırılma ve yüzey kirliliğine karşı savunmasız kılar.
The platelet geometry is essentially 2D in the optical plane but extremely susceptible to mechanical damage. The native oxide layer (Al₂O₃, RMS < 2 nm) provides limited chemical protection, but the platelet's high aspect ratio (typically > 100:1) and ultra-thin profile make it vulnerable to bending, fracturing, and surface contamination.

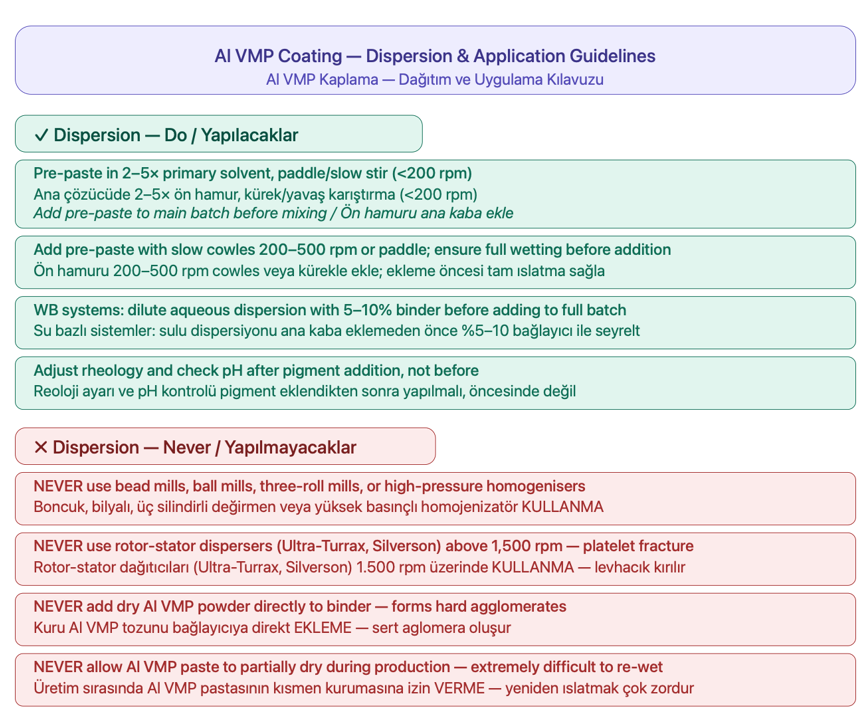

4. Dispersiyon ve İşleme / 4. Dispersion & Handling
Ticari form, genellikle bir taşıyıcı çözücü içinde (yaygın olarak bütil asetat, etil asetat veya izopropanol) %10–20 w/w konsantrasyonunda bir pastadır. Bu pasta süspansiyonu, pulcukların yönelimini korur ve optik performans açısından kritik olan yeniden topaklanmayı önler.
Parçacık boyutu, T-Turrax veya Silverson karıştırıcılar gibi yüksek kesme kuvvetli dispersiyon ekipmanları kullanılarak bu mekanik öğütme yöntemiyle küçültülür. Ancak Al VMP'ler kesinlikle yüksek kesme kuvvetine veya ultrasonik dispersiyona tabi tutulmamalıdır; bu işlemler pulcukları kırar ve ayna benzeri optik performansı yok eder
The commercial form is typically a 10–20% w/w paste in a carrier solvent (commonly butyl acetate, ethyl acetate, or isopropanol). This paste suspension ensures the platelets remain oriented and prevents reagglomeration, which is critical for optical performance.
Particle size is reduced by this mechanical milling method using high-shear dispersion equipment such as T-Turrax or Silverson mixers. However, Al VMPs must never be subjected to high-shear or ultrasonic dispersion, which will fracture the platelets and destroy the mirror-like optical performance.

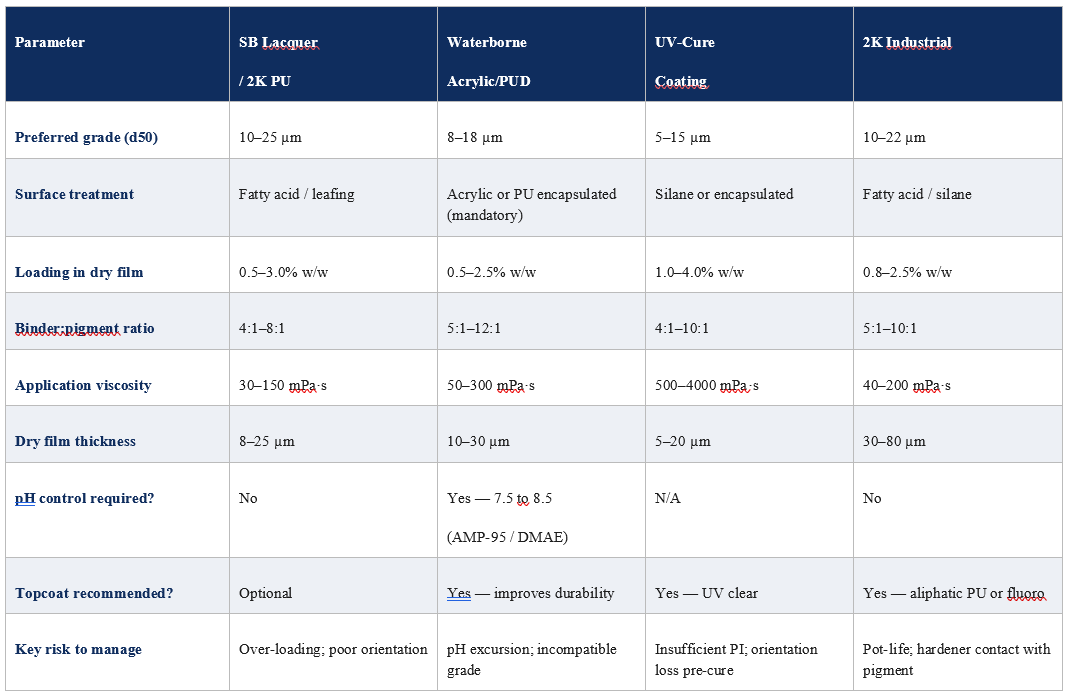

5. Formülasyon İlkeleri / 5. Formulation Principles
Formülatör, bağlayıcı sistemi, çözücü paketi ve seçilen Al VMP sınıfı arasındaki etkileşimi göz önünde bulundurmalıdır. Oksit çözünmesini önlemek için düşük polariteli çözücüler (örn. alifatikler) tercih edilir. Bağlayıcı kimyası ve viskozite profili, film oluşumu sırasında pulcuk yönelimini doğrudan etkiler.
The formulator must account for the interaction between the binder system, the solvent package, and the Al VMP grade selected. Low-polarity solvents (e.g., aliphatics) are preferred to prevent oxide dissolution. Binder chemistry and viscosity profile directly affect platelet orientation during film formation.
6. Uygulama Performansı / 6. Application Performance

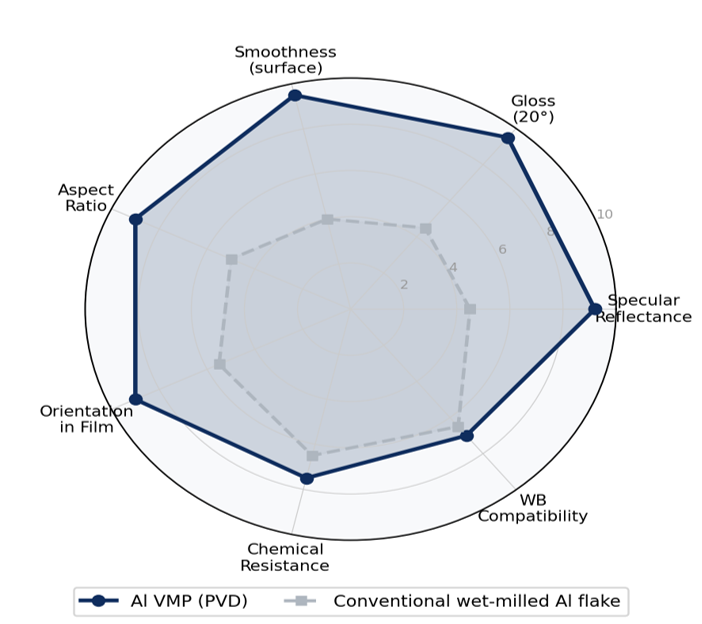

Şekil 12. Özellik karşılaştırması: Al VMP ile geleneksel yaş öğütülmüş alüminyum pul pigmentleri (ölçek 1–10; yüksek = daha iyi performans)
Figure 12. Property comparison: Al VMP vs conventional wet-milled aluminum flake pigments (scale 1–10; higher = better performance)
7. Sektörler / Sectors

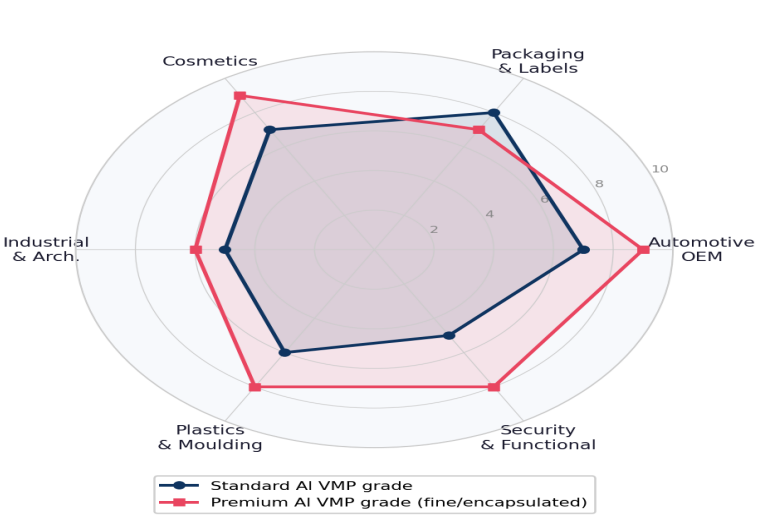

Şekil 7. Başlıca uygulama sektörlerinde Al VMP sınıflarının göreli benimsenmesi (ölçek 1–10: sektör penetrasyonu / performans ilgisi)
Figure 7. Relative adoption of Al VMP grades across major application sectors (scale 1–10: industry penetration / performance relevance)
Kaynak
Kaynaklar / References
[1] Maile, F. J., Pfaff, G., Reynders, P. (2005). Effect pigments – Past, present and future. Progress in Organic Coatings, 54, 150–163.
[2] Brock, T., Groteklaes, M., Mischke, P. (2010). European Coatings Handbook. Vincentz Network, Hannover.
[3] Schröder, A., Bittner, R. (2007). Aluminiumpigmente für wässrige Lacksysteme. Farbe & Lack, 113(6), 26–31.
[4] Eckart GmbH. (2024). Technical Data Sheet: Metalure® L Series – PVD Aluminium Pigments for Liquid Coatings. Weißenburg, Germany.
[5] ECKART Effect Pigments. (2023). Formulation Guide for Mirror-Effect Coatings. Internal Application Note.
[6] Pfaff, G. (2017). Special Effect Pigments. Royal Society of Chemistry, Cambridge.
[7] Wißling, P. (Ed.) (2006). Metallic Effect Pigments: Fundamentals and Applications. Vincentz Network, Hannover.
[8] Mie, G. (1908). Beiträge zur Optik trüber Medien. Annalen der Physik, 25(3), 377–445.
[9] European Chemicals Agency (ECHA). (2022). Restriction Proposal for Chromium(VI) Compounds. ECHA REACH Report. Frankfurt: TFTC.
